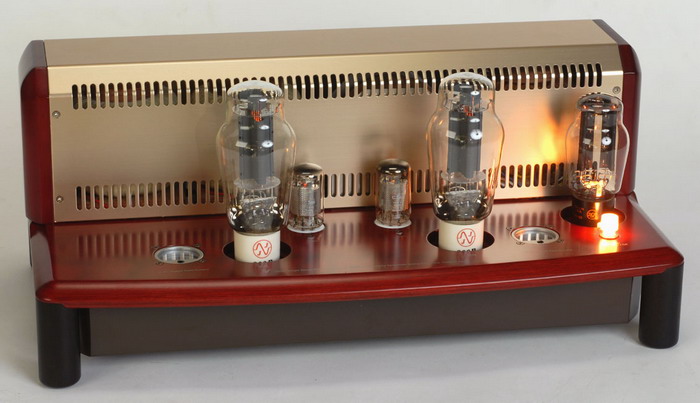

● 현대의 진공관 앰프의 레퍼런스관으로서의 지위를 차지하고 있는 300B를 출력 관에 채용한 무귀환방식 싱글 앰프 A-09S는 출력관에 고명한 300B을 채용한 싱글스테레오방식의 파워앰프입니다. 그 기본회로는 전압 증폭부에 5극관을 사용한 CR결합의 자기바이어스 방식을 채용하고 있습니다. 증폭부에는 무귀환 방식으로 기본 특성의 장점을 살리고 자연스러운 음장을 얻고 있습니다. 300B의 점화 방식이나 뛰어난 드라이브회로, 사용하는 부품류의 기본에서 재검토에 의해서 종래의 폐사의 앰프와는 한 단계 상승한 뛰어난 사운드를 실현했습니다.

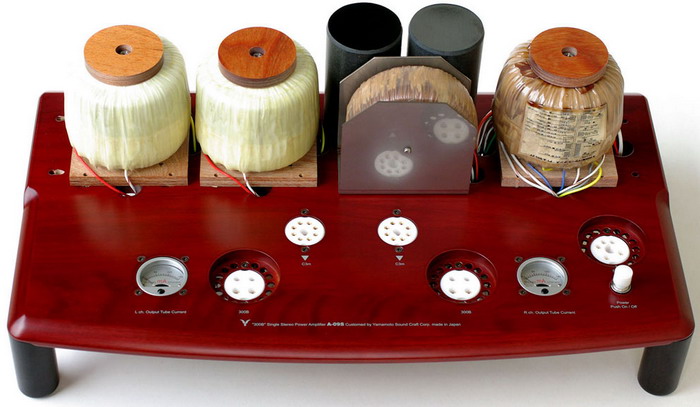

● 모든 트랜스류에 새롭게 설계한 토로이달형 트랜스를 채용, 테플론 절연지와의 병용으로 변형감이 적은 뛰어난 소리를 실현 본기의 전원 트랜스, 출력 트랜스, 초크 코일 각각에는 모두 조절의 매우 뛰어난 하이 비 타입의 토로이달 코어 트랜스를 채용하고 있습니다. 토로이달 코어 트랜스는 그 성능이나 음질이 뛰어난 것으로 정평이 있습니다. 통상 토로이달과 성 전환은 이음매 없는 링 형상의 코어를 사용하고 있으니 조절이 좋은 순발력 뛰어난 사운드를 얻을 수 있습니다. 그러나 코어에 이음매가 없기 때문 DC전류를 흘려출력 트랜스와 초크 코일 등 부분에는 사용할 수 없었습니다. 그것을 폐사에서는 코어의 일부를 잘라서 슬릿을 마련, DC전류의 영향을 받지 못 했습니다. 앞으로 뛰어난 규제를 유지한 채 특성과 음질이 뛰어난 출력 트랜스를 완성시켰습니다. 또 초오크 코일에도 슬릿을 마련한 토로이달 코어를 사용하여 초저 임피이던슨 코일을 설계하고 채용했습니다. 그 임피던스는 통상의 값이 100Ω에서 200Ω 정도를 30Ω다는 값을 실현하고 있습니다. 이로써 초오크 코일의 전압 강하의 영향이 감소하는 생동감이 뛰어난 사운드가 얻었어요.그것들의 트랜스는 음질을 유지하기 위해서 사내에서 고품질의 에폭시 수지를 개량하는 등 품질 유지에 만전을 기하고 있습니다.
● 출력관은 자유롭게 선택하게 표준은 출력관 별맨다며 기호에 따라JJ사 Emission Lab사제를 선정하실 수 있도록 했습니다. A-09S의 판매사에는 출력관 별매의 타입과 러시아의 JJ사의 300B를 조합한 것, 독일의 Emission Lab(에미션 라보)사제의 5U4G, 300BXLS진공관을 조합한 것을 준비했습니다. 출력관 300B에는 각각 소리의 차이가 크게, 취향으로 바꾸고 취향의 소리를 찾기도 오디오의 즐거움의 하나로 생각합니다. A-09S는 각사의 대부분의 300B가 그대로 차시환에할 수 있도록 설계되어 조정 등은 전혀 필요 없습니다. 햄 밸런스 등의 조정도 무용에서 전제 조정에서 최고의 사운드를 얻을 수 있습니다.
● 300B진공관의 히터 점화 회로에 쇼트키 정상 다이오드에 의한 량파 정류 DC점화 회로를 채용. 300B의 능력을 최대한 꺼냈습니다. A-09S의 출력관 부분에는 낮은 임피던스의 단축 키 다이오드에 의한 DC점화 회로를 채용하고 있습니다. 트랜스의 전류 용량을 충분히 취한 2A정도까지 큰 히터 전류에도 대응할 수 있도록 하고 있으므로 거의 모든 300B타입의 진공관을 대체하고 사용할 수 있습니다. 300B진공관의 히터 전압을 공급하는 부분에 양파류 방식을 채용했습니다. 두파류는 조절이 뛰어나기 때문 300B의 음질에도 유리합니다. 정류기에는 대전류에 대응한 미국 IR사 고성능 쇼트키 정상 다이오드를 채용, 그 평활 축전기에는 일부러 용량의 작은 것을 선정하고 제품을 선택하는 속도감이 뛰어난 사운드를 얻고 있습니다. 통상적으로 사용하는 햄 균형자 등도 생략하고 회로를 단순화에 의한 선도의 향상을 도모했습니다. 히터 회로의 밸런스 조정 저항은 통상의 1/10위의 작은 값을 채용하는 음극 전류 귀환을 최소화하고 있습니다.
● 초단 관에 고성능인 독일제 고성 능관 C3m을 채용, 저잡음에서 고음질 기사 단을 구성하였습니다. A-09S증폭기의 초단에는 고성능 5극 관 C3m을 채용하고 있습니다. 이 진공관은 일반적으로 많이 알려지진 않았지만 독일에서 전화 회선용으로 설계된 비교적 후기에 개발된 고성능, 고 신뢰의 진공관입니다. 개발 연대는 1962년에서 진공관으로는 가장 후기 그래서 각종의 전기 특성이 뛰어나고 음질이 매우 아름다운 것이 특징입니다. 이 진공관은 로쿠 타르 관으로 메탈 케이스에 봉입되어 있지만 저희 회사에서는 그 케이스를 제거, 유리관으로 사용하고 있습니다. 이로써 음질은 더 자연스러운 울림을 얻었어요. 이 진공관은 메시 판이 아름다운 외관에도 매력이 있습니다. A-09S에서는 이 진공관을 스크린 그리드 전압을 안정화하기로 뛰어난 안정성과 낮은 변형율을 얻고 있습니다.
● 섀시에 목대 소재를 채용, 샴페인 골드 알루미늄 합금 트랜스 커버와의 조합으로 참신하고 아름다운 디자인을 실현 본기의 섀시에는 18?두께의 콤프라이토다는 목대 소재를 채용. 이 소재는 앵잰 단판을 적층 하고 페놀 수지를 소리 없이 침해해서 굳힌 강도적으로도 전기적으로 뛰어난 소재입니다. 그 강도와 내열성·전기 절연성은 페놀 수지와 동등한 성능을 가지고 있습니다. 또, 트랜스 커버에는 앵재제의 측판과 내구성이 뛰어난 양은 도금한 2?두께의 알루미늄 합금을 채용하고 아름다운 마무리되고 있습니다.

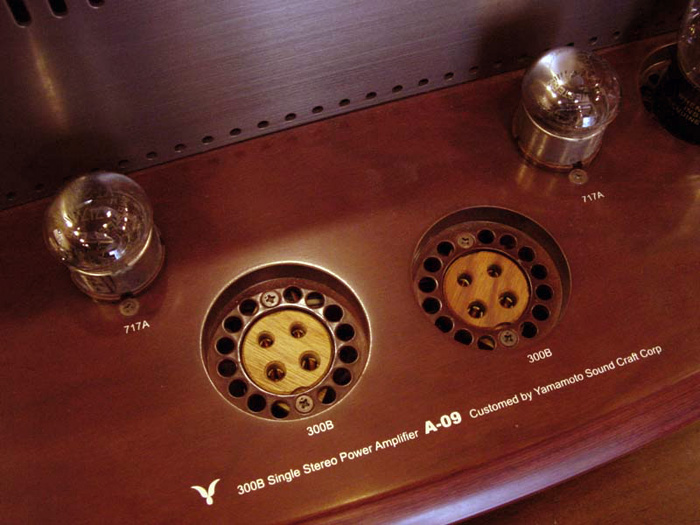

● 고성능, 고 신뢰성에서 세계에서 높이 평가되는 자사 테플론 제품 소켓을 전면적으로 채용 본기 소켓류에는 그 신뢰성과 소리의 좋은 점에서 일본 국내뿐 아니라 해외에서도 높은 평가되고 있는, 폐사 오리지널의 진공관 소켓을 전면적으로 채용하고 있습니다. 당사의 소켓의 보디는 온도 특성, 전기 특성이 모두 좋은 테플론을 채용, 핀에는 절삭 가공에 의해서 제조된 이웃 청동의 둥근 핀에 금 도금을 베풀어 신뢰성 높은 소켓으로 하고 있습니다. 그 핀은 모두 옆 청동 환봉에서 삭제하다 나왔고, 슬릿을 넣어 진공관의 발을 정확히 포착하는 구조로 되어 있습니다. 그래서 진공관을 소켓에 끼얹은 상태에서 진공관의 발은 튼튼하게 유지되고 진공관의 이상 운이 없다, 외부 진동이 진공관에 미치는 영향을 막는 효과가 있습니다.

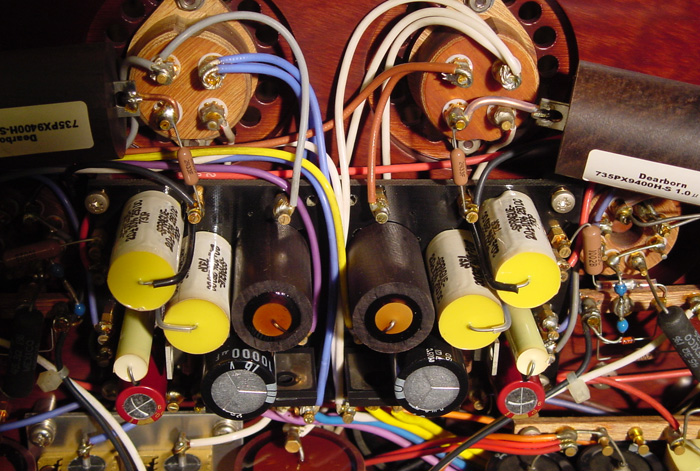

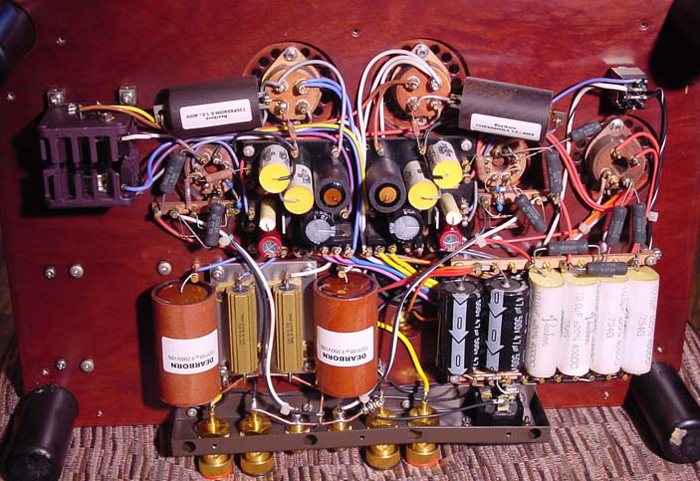

● 저항류에는 소리의 좋은 DALE사 제품을 채용, 콘덴서에는 주요 부분에 변형이 적은 폴리 파이린 필름 콘덴서를 채용 A-09S에 사용하고 있습니다 저항류는 대부분의 부분에 미국 DALE사 제품을 채용하고 있습니다. 대형의 저항기에는 무유도 타입의 메탈 클래드형을 중용량 타입에는 고 정밀의 권 선형을 소용량 타입에는 금속 피막 저항과 대형 표면 실장형 저항을 쓰고 있습니다. 모두 같은 DALE사제로 그 음질은 국산 동급의 물품과 비교할 수 없을 만큼 뛰어납니다. 또 그 신뢰성도 미국의 MIL규격에 준하여 만들어진 부품 때문에 매우 높아지고 있습니다.
또 콘덴서에는 주로 폴리 프로필렌 콘덴서를 채용하고 있습니다. 이 폴리 프로필렌 콘덴서는 통상의 케미컬 콘덴서에 비해그 팰리스성의 신호에 대한 응답성이 뛰어나고 또 콘덴서 자신의 왜곡률도 매우 뛰어납니다. 이 축전기에서의 음질의 차이는 신호 회로만 아니라 전원 회로에서도 중요하기 때문에 전원 회로를 포함한 대부분의 콘덴서를 폴리 프로필렌 타입을 채용함으로써 질 향상을 꾀하고 있습니다. 이들의 콘덴서의 특성은 매우 뛰어나지만 필름을 감아 꺼낸 만큼의 상태 때문에 박이 맞아떨어지기 쉽다는 약점을 가지고 있습니다. 그래서 A-09S에서는 이들의 폴리 프로필렌 콘덴서를 자사에서 흑단과 백 라이트의 경우에 고강도의 에폭시 수지 접착제로 충전 접착하고 콘덴서의 강도를 더해음질을 한층 더 향상시키고 있습니다.

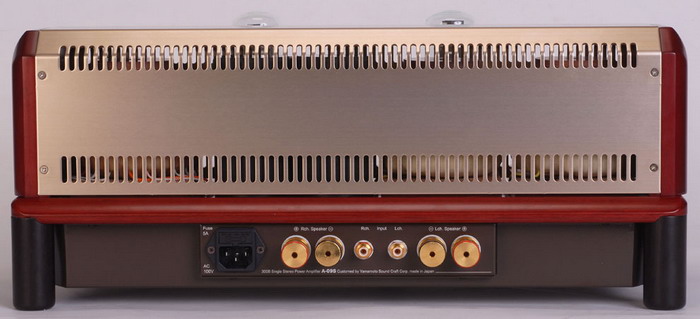

● 입력 단자에 크롬 구리 채용 폐사 제품 오리지널 핀 잭을, 스피커 단자에 천연 구리제 스피커 단자를 채용 본기의 입력 단자는 외부 도체에 크롬 구리 절삭하고 단자를 내부 핀에는 옆 청동 깎은 내기 꼬박 핀 단자를 채용하고 절연재로서 테플론을 채용한 폐사 오리지널의 최고급 핀 잭을 채용하고 있습니다. 출력 단자에는 천연 구리 깎는 금 도금으로 테플론 절연의 대형 단자를 채용하고 있습니다.여기에는 굵기 8?라는 아주 굵은 스피커 케이블도 접속 가능합니다.
● 몸체 받침대는 아름다운 매우 단단한 아프리카 흑단 환봉을 채용 본기의 각부에는 소리의 아름다운 걸로 정평 있는 아프리카 흑단재를 깎기 시작해서 채용하고 있습니다. 이 아프리카 흑단재는 실제로 오보에와 클라리넷에 사용되고 있는 소재로 울림이 아름답고, 폐사의 세팅 베이스재로도 높은 평가를 받고 있는 소재입니다. 각부는 강도와 울림의 장점을 얻기 위해서 직접 콤프라이토제의 섀시에 고정되어 전체 무게를 정확하게 지탱하고 있습니다.
● 전원 케이블에 고품질 선재를 플러그에 병원 그레이드금 도금 단자를 채용 본기의 전원 케이블은 3p의 흡입 단자자의 고품질 케이블을 채용, 플러그부에는 마츠시타 전공의 병원 그레이드 플러그를 채용하고 있습니다. 그 플러그의 핀에는 특제의 금 도금 플러그 핀을 채용하고 있습니다. 또 본체 측에는 3p인렛 잭을 채용하고 있기 때문에 유저님이 원하는 코드에 교환할 수도 있습니다. 진공관 앰프도 그 품질이 향상되면 전원 케이블에 의한 음질의 변화가 민감하게 나타나게 됩니다. 꼭 전원 케이블에 의한 소리의 변화도 즐기세요.
● 규격 형식:300B싱글 스테레오 파워 앰프 사용 진공관:300B 2개(표준은 EML300BLX별매), C3m 2개, 5U4G 1개 출력 관 이외에는 부속 최대 출력:8W+8W 주파수 특성:15-22kHz(-3dB) 잔류 노이즈:0.6mV입력 임피던스:200kΩ 중량:18.8Kg, 외형 치수:500(W)294(D)208(H)
